Belangrijkste hoogtepunten van de ZAi-L3 Drone LiDAR-camera

Lang detectiebereik tot 950 m

Uiterst fijne spotgrootte met 0,25 mrad bundeldivergentie

Tot 16 retourreflecties per puls voor penetratie van dichte vegetatie

Hoge pulsfrequentie tot 2 miljoen pulsen/sec

Dubbele 100 MP RGB-camera's met 107° gecombineerd horizontaal gezichtsveld

Hoge meetprecisie met 3 cm verticale nauwkeurigheid op 120 m_copy20260720181506

IP54-weerbestendigheid voor zware bedrijfsomstandigheden

Start met karteren met ZAi-L3

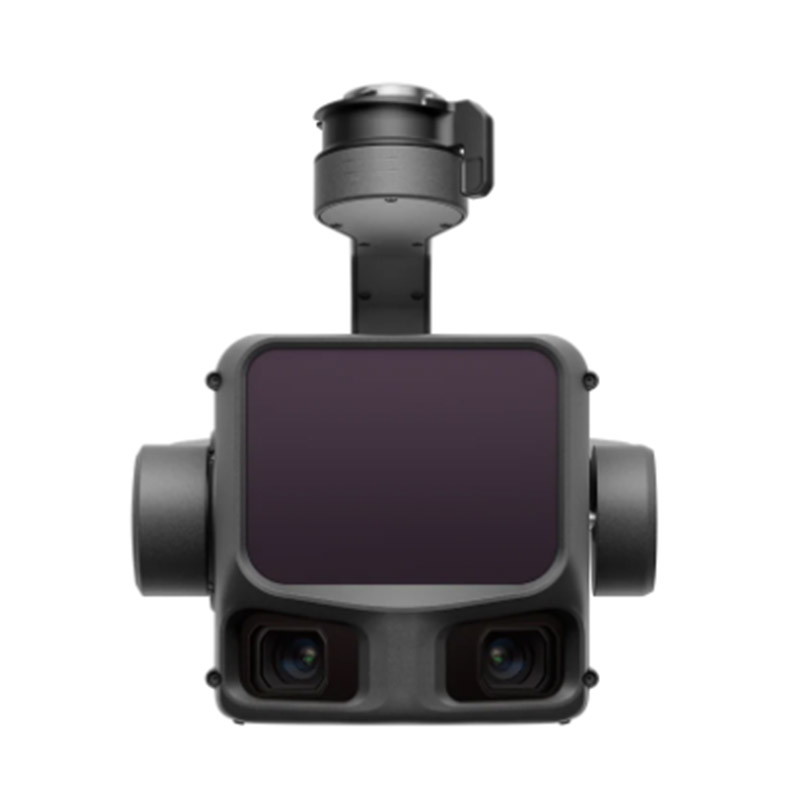

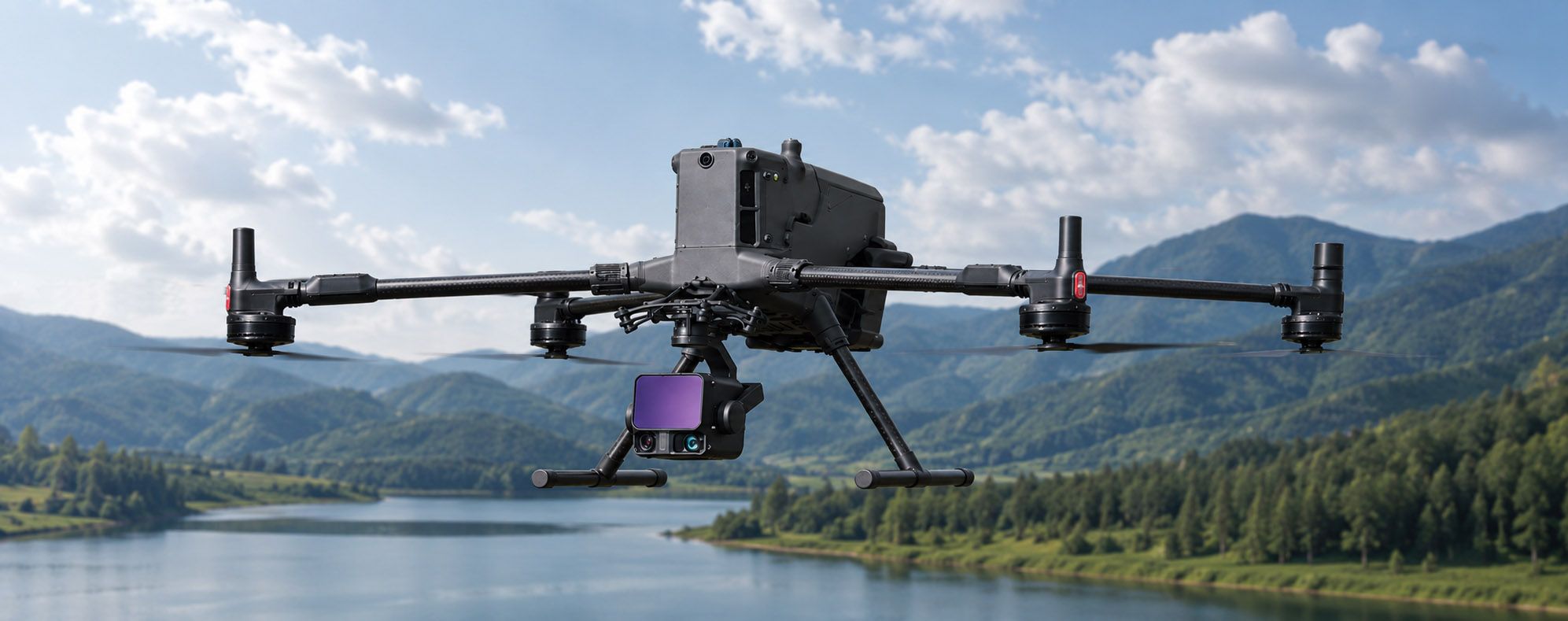

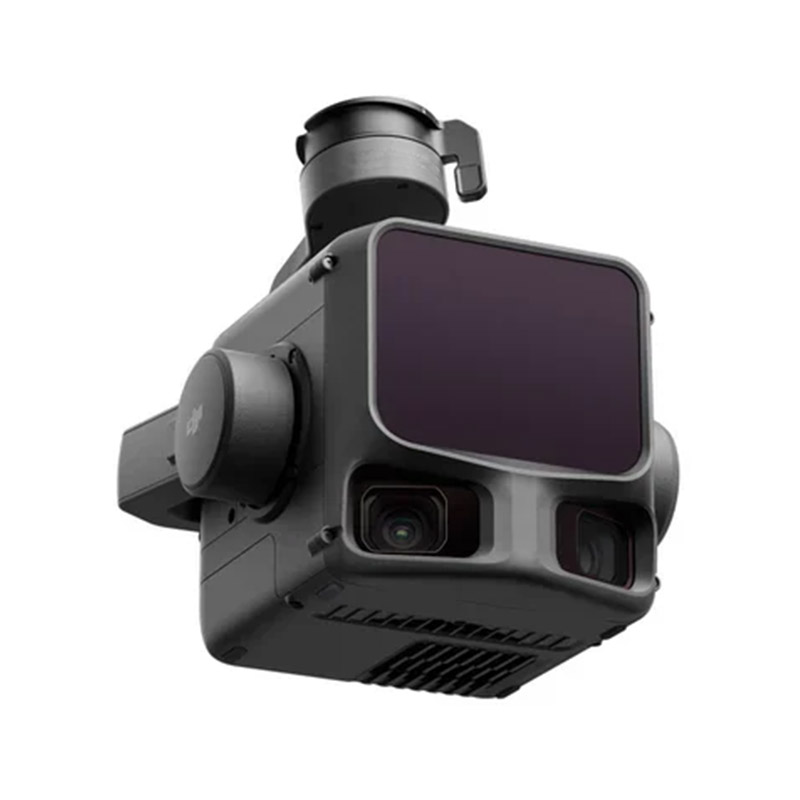

De Zenmuse L3 is een uiterst nauwkeurig luchtgedragen LiDAR-systeem ontworpen voor veeleisende landmeet- en karteringsmissies. Met een 1535 nm laser, dubbele 100 MP RGB-camera's en tot 16 retouren levert het uitzonderlijke bladerdakpenetratie en landmeetkwaliteit met een nauwkeurigheid van 3 cm, wat een ongeëvenaarde efficiëntie garandeert over uitgestrekte terreinen.

Belangrijkste voordelen van de ZAi-L3 UAV-gimbalcamera

Uitgebreid operationeel bereik

De 1535 nm-laser bereikt detectie tot 950 meter, waardoor vluchten op grote hoogte tussen 300 en 500 meter mogelijk worden.

Dubbele 100 MP beeldvorming

Integreert dubbele Micro 4/3 CMOS-sensoren met een 107° gecombineerd gezichtsveld voor natuurgetrouwe puntenwolken en hoge-resolutie fotogrammetrie.

Hoge polsslag & dekking

Vuurt tot 2 miljoen pulsen per seconde af, bestrijkt tot 10 km² per vlucht of 100 km² per dag.

Landmeetkwaliteit POS & Workflow

Biedt directe POS-initialisatie, 200 Hz-updates en naadloze end-to-end verwerking met DJI Terra voor geautomatiseerde workflows.

Hoge precisienauwkeurigheid

Levert 3 cm verticale nauwkeurigheid op 120 m, ondersteund door een IMU met een precisie van 0,01° voor roll en pitch.

Superieure bladerdakpenetratie

Kenmerken: 0,25 mrad bundeldivergentie en 16 returns, die dichte vegetatie doordringt om grondpunten en dunne draden vast te leggen.

ZAi-L3 Lucht-LiDAR-last Specificaties

Specificaties en systeemparameters
Parameter	Specificatie
Afmetingen	192 × 162 × 202 mm
Gewicht	Ca. 1,60 kg (exclusief enkele cardanaansluiting)
Stroomverbruik	Typisch: 64 W; Max: 100 W
IP-beschermingsgraad	IP54 (volgens IEC 60529)
Bedrijfs-/opslagtemperatuur	Bedrijf: -20° tot 50° C (-4° tot 122° F) Opslag: -40° tot 70° C (-40° tot 158° F)
Ondersteunde opslag	CFexpress™ Type B-kaart (aanbevolen: 1 TB standaard)

LiDAR-module
Parameter	Specificatie
Systeemnauwkeurigheid	• Bij 120 m vlieghoogte: Verticaal: 3 cm, Horizontaal: 4 cm (RMSE) • Bij 300 m vlieghoogte: Verticaal: 5 cm, Horizontaal: 7,5 cm (RMSE)
Puntwolkdikte	1,2 cm @ 1σ (120 m hoogte, orthofoto) 2,0 cm @ 1σ (300 m hoogte, orthofoto)
Lasergolflengte	1535 nm
Maximaal detectiebereik	• 700 m @ 10% reflectiviteit, 350 kHz • 950 m @ 10% reflectiviteit, 100 kHz • 2000 m @ 80% reflectiviteit, 100 kHz
Pulsfrequentie	100 kHz / 350 kHz / 1000 kHz / 2000 kHz
Maximaal ondersteunde retouren	4 / 8 / 16 retouren (afhankelijk van pulsfrequentieconfiguratie)
Scanmodi	Lijnrepetitieve scan, Sterpatroon-repetitieve scan, Niet-repetitieve scan
Gezichtsveld (FOV)	• Lijnscan: Horizontaal 80°, Verticaal 3° • Sterpatroon / Niet-repetitief: Horizontaal 80°, Verticaal 80°
Spotgrootte	Φ 41 mm @ 120 m, Φ 86 mm @ 300 m (1/e²)
Afstandnauwkeurigheid	Absolute nauwkeurigheid: ±10 mm; Herhaalbaarheid: < 5 mm (1σ)

Kaartcamera
Parameter	Specificatie
Sensor	4/3 CMOS (Dubbel 100 MP zichtbaarlichtcamera)
Fotoresolutie	100 MP(12288 × 8192) /25 MP(6144 × 4096)
Lens	Format-equivalent: 28 mm FOV: 73,3° (diagonaal) / 62° (horizontaal) / 41,2° (verticaal)
Diafragma & Sluiter	• Diafragma: f/2.0 tot f/11 • Mechanische sluiter: 2 tot 1/2000 s (500.000 cycli sluiterlevensduur) • Elektronische sluiter: 2 tot 1/16000 s
Minimale opname-interval	25 MP (JPEG): 0,5 s; 100 MP (JPEG): 1,0 s; RAW: 1,2 s
Videoresolutie	MP4 (H.265), tot 4K @ 30 fps

Traagheidsnavigatiesysteem (POS)
Parameter	Specificatie
Attitudenauwkeurigheid	Yaw: 0,02°, Pitch/Roll: 0,01° (post-processing 1σ)
Positioneringsnauwkeurigheid (RTK)	Horizontaal: 1,0 cm + 1 ppm; Verticaal: 1,5 cm + 1 ppm
Data-updatesnelheid	GNSS: 5 Hz; POS-update: 200 Hz

Technisch advies & projectvereisten

Deel uw missiespecificaties—zoals laadvermogen, uithoudingsvermogen of omgevingsbeperkingen. Ons technisch team zal uw gegevens beoordelen en een geoptimaliseerde UAV-configuratie leveren die is afgestemd op uw industriële workflow.
